Sơ đồ đấu dây quạt trần và quạt bàn

Khi nói đến quạt trần đèn hay quạt bàn, phần lớn người dùng chỉ quan tâm đến kiểu dáng hoặc độ mát. Nhưng với góc nhìn của một người am hiểu thiết bị điện, mình có thể khẳng định: cách đấu dây và hiểu đúng sơ đồ điện mới là yếu tố quyết định độ an toàn, độ bền và hiệu suất vận hành.

Chỉ cần đấu sai một chi tiết nhỏ:

• Quạt có thể chạy yếu, rung

• Nhanh hỏng tụ điện

• Thậm chí gây chập cháy

Ngược lại, nếu hiểu đúng sơ đồ đấu dây, bạn không chỉ lắp đặt an toàn mà còn tối ưu hiệu quả hoạt động của quạt trong nhiều năm.

Sơ đồ đấu dây quạt trần

Quạt trần là thiết bị có cấu trúc điện phức tạp hơn do phải kết hợp giữa động cơ, tụ điện và hệ thống điều khiển.

Trong cấu hình phổ biến, quạt trần sử dụng nguồn điện 220V – 50Hz với hai dây chính:

• Dây pha (L)

• Dây trung tính (N)

Dây trung tính thường được nối trực tiếp vào động cơ. Trong khi đó, dây pha sẽ đi qua các thành phần điều khiển trước khi vào động cơ.

Điểm quan trọng nằm ở việc dòng điện không đi thẳng vào motor mà phải đi qua:

• Công tắc

• Bộ điều tốc

• Tụ điện

Chính chuỗi này quyết định cách quạt vận hành.

Cấu tạo mạch điện quạt trần

Bên trong một quạt trần tiêu chuẩn luôn có ba thành phần điện cốt lõi: động cơ, tụ điện và bộ điều tốc.

Động cơ là nơi chuyển đổi điện năng thành chuyển động quay. Tụ điện đóng vai trò tạo lệch pha dòng điện, giúp động cơ có thể khởi động và duy trì mô-men xoắn ổn định. Bộ điều tốc kiểm soát lượng điện cấp vào motor, từ đó điều chỉnh tốc độ quay.

Với quạt trần truyền thống dùng động cơ AC, tụ điện thường có giá trị từ 1.5µF đến 3µF, tùy công suất quạt (thường nằm trong khoảng 70–90W). Nếu tụ điện suy giảm, tốc độ quạt sẽ yếu đi rõ rệt dù vẫn cấp đủ điện.

Nguyên lý đấu dây quạt trần

Dòng điện trong quạt trần không đơn thuần là cấp nguồn mà là một quá trình điều phối.

Khi bật công tắc, dòng điện pha được đưa vào bộ điều tốc. Tại đây, điện áp sẽ được điều chỉnh theo mức tốc độ mà người dùng chọn. Sau đó, dòng điện đi qua tụ điện để tạo độ lệch pha trước khi vào động cơ.

Dây trung tính đi trực tiếp vào động cơ, hoàn thành mạch điện.

Chính sự lệch pha này tạo ra từ trường quay trong động cơ AC, giúp rotor quay đều. Nếu thiếu tụ điện hoặc đấu sai vị trí, động cơ sẽ không tạo được mô-men xoắn ban đầu, dẫn đến hiện tượng chỉ rung mà không quay.

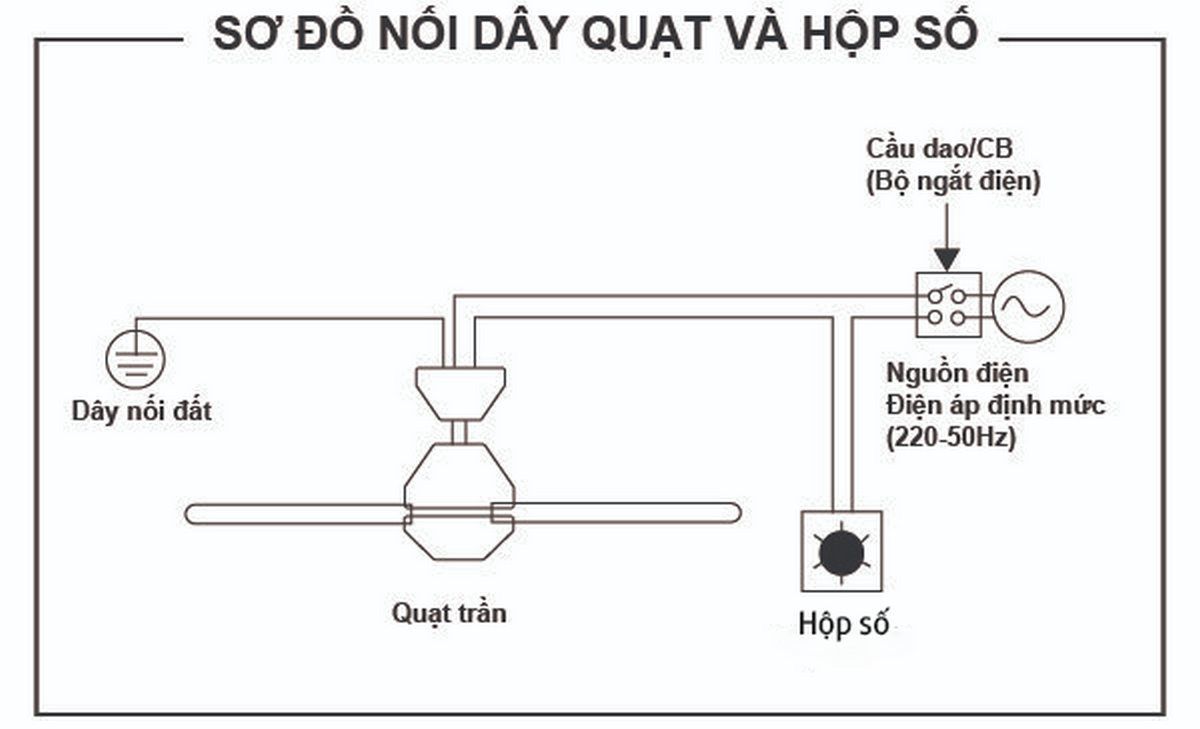

Sơ đồ đấu dây quạt trần thực tế

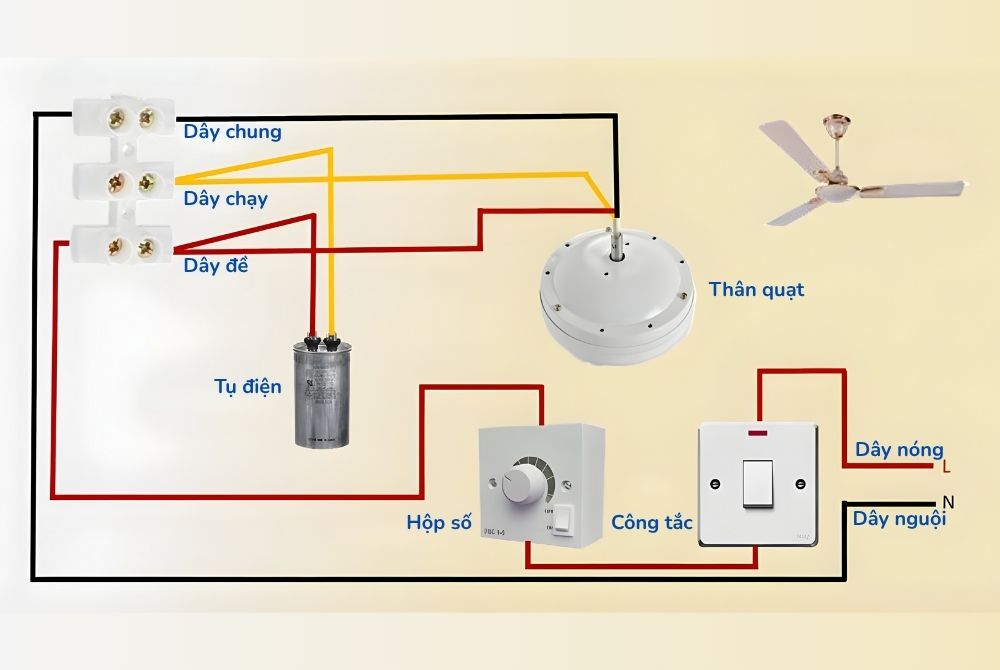

Trong thực tế lắp đặt, sơ đồ cơ bản sẽ có dạng:

Dây pha → công tắc → điều tốc → tụ điện → động cơ
Dây trung tính → động cơ

Một số dòng quạt trần đèn hiện đại còn có thêm:

• Bộ nhận remote

• Mạch điều khiển LED

• Driver chuyển đổi điện

Lúc này, dây pha sẽ đi vào module điều khiển trước, sau đó module phân nhánh ra motor và đèn.

Đây là lý do vì sao quạt trần đèn hiện đại thường yêu cầu đấu dây chính xác hơn so với quạt truyền thống.

Sơ đồ đấu dây quạt bàn

So với quạt trần, quạt bàn có cấu trúc đơn giản hơn nhưng nguyên lý vẫn tương tự.

Quạt bàn cũng sử dụng động cơ AC và tụ điện để tạo lệch pha. Tuy nhiên, bộ điều tốc thường được tích hợp trực tiếp vào thân quạt dưới dạng nút bấm cơ.

Trong quạt bàn, dòng điện đi theo hướng:

Dây pha → công tắc chọn số → tụ điện → động cơ
Dây trung tính → động cơ

Mỗi nút số tương ứng với một mức điện áp hoặc một cấu hình cuộn dây khác nhau, giúp thay đổi tốc độ quay.

Cấu tạo điện quạt bàn

Bên trong quạt bàn thường có:

• Động cơ AC công suất khoảng 40–60W

• Tụ điện từ 1µF đến 2µF

• Công tắc cơ (3 số hoặc 4 số)

Điểm khác biệt là quạt bàn không có bộ điều tốc điện tử như quạt trần, mà điều chỉnh bằng cách thay đổi mạch cấp điện.

Điều này khiến việc điều chỉnh tốc độ không mượt bằng quạt trần hiện đại.

Nguyên lý hoạt động quạt bàn

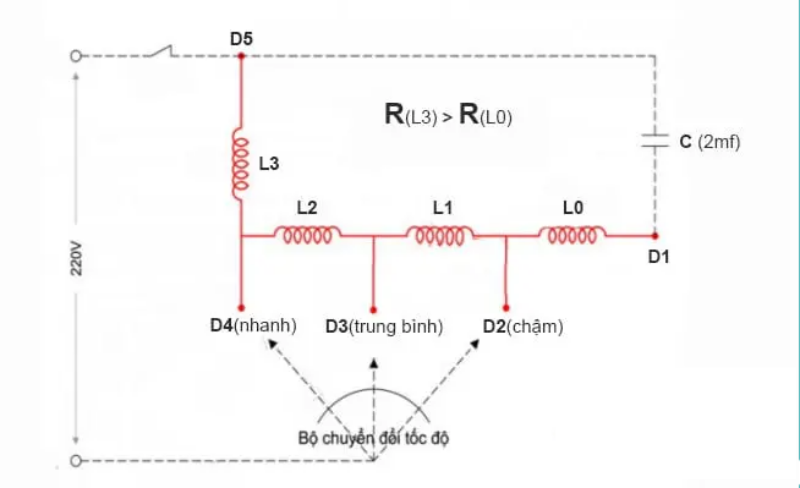

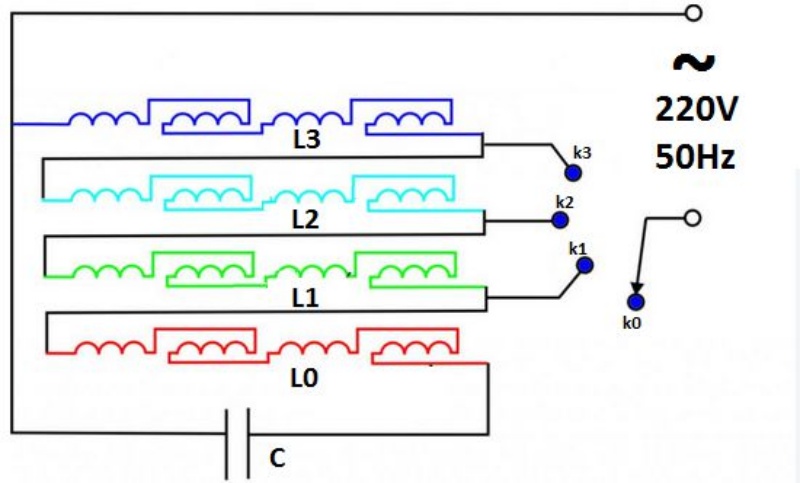

Khi chọn mức gió, công tắc sẽ kết nối các cuộn dây khác nhau trong động cơ.

Điện áp và dòng điện thay đổi sẽ làm thay đổi tốc độ quay của rotor.

Tụ điện vẫn đóng vai trò tạo lệch pha, nhưng do thiết kế đơn giản hơn nên hiệu suất và độ mượt không cao bằng quạt trần.

So sánh sơ đồ đấu dây quạt trần và quạt bàn

Sự khác biệt giữa hai loại không chỉ nằm ở cấu trúc mà còn ở cách điều khiển.

Quạt trần có hệ thống điều tốc riêng, cho phép điều chỉnh mượt và ổn định hơn. Trong khi đó, quạt bàn sử dụng công tắc cơ nên đơn giản nhưng kém linh hoạt.

Về điện năng, quạt trần thường tiêu thụ 70–90W (AC) hoặc 25–40W (DC), còn quạt bàn dao động khoảng 40–60W.

Điểm giống nhau nằm ở nguyên lý sử dụng tụ điện để tạo lệch pha, đây là nền tảng chung của động cơ AC.

Sai lầm phổ biến khi đấu dây quạt

Trong thực tế, nhiều lỗi phát sinh không phải do thiết bị mà do cách đấu dây.

Một trong những lỗi phổ biến là đấu nhầm dây tụ điện, khiến quạt không khởi động được. Ngoài ra, việc đấu sai dây pha và trung tính có thể khiến công tắc không hoạt động đúng hoặc tiềm ẩn nguy cơ mất an toàn.

Một sai lầm khác là bỏ qua việc siết chặt đầu nối, dẫn đến tiếp xúc kém, sinh nhiệt và lâu dài có thể gây cháy.

Lưu ý an toàn khi đấu dây quạt

Điện gia dụng 220V có thể gây nguy hiểm nếu xử lý sai cách. Vì vậy, trước khi đấu dây, cần đảm bảo đã ngắt nguồn hoàn toàn.

Sử dụng dây dẫn đúng tiết diện, thường từ 1.0–1.5mm² cho quạt trần. Các mối nối cần được bọc cách điện kỹ bằng băng keo chuyên dụng hoặc đầu nối.

Với quạt trần đèn có remote, nên đọc kỹ sơ đồ của nhà sản xuất vì mỗi hãng có thể bố trí dây khác nhau.

Khi nào nên tự đấu, khi nào nên gọi thợ?

Nếu bạn hiểu rõ sơ đồ điện và có kinh nghiệm cơ bản, việc đấu dây quạt bàn hoặc quạt trần đơn giản là hoàn toàn có thể thực hiện.

Tuy nhiên, với các dòng quạt trần đèn cao cấp, có mạch điều khiển và nhiều dây tín hiệu, việc gọi thợ chuyên nghiệp là lựa chọn an toàn hơn.

Kết luận

Sơ đồ đấu dây quạt trần và quạt bàn không quá phức tạp nếu hiểu đúng bản chất.

Điểm cốt lõi nằm ở:

• Vai trò của tụ điện trong việc tạo lệch pha

• Cách dòng điện đi qua các thành phần trước khi vào động cơ

• Sự khác biệt giữa điều tốc cơ và điều tốc điện tử

Khi nắm được những nguyên lý này, bạn không chỉ lắp đặt đúng mà còn hiểu rõ cách thiết bị vận hành, từ đó sử dụng hiệu quả và bền bỉ hơn trong nhiều năm.

Một chiếc quạt tốt không chỉ nằm ở thiết kế, mà còn ở cách nó được kết nối và vận hành ngay từ đầu.
