Cách đấu chiết áp, hộp số quạt trần chi tiết tại nhà.

Hiểu đúng cách đấu và nguyên lý của từng loại không chỉ giúp quạt chạy ổn định, mà còn tránh được các lỗi phổ biến như rung, ồn hoặc nhanh hỏng tụ.

Ở góc nhìn của một người làm kỹ thuật và đã lắp đặt nhiều hệ quạt trần đèn, mình nhận thấy phần lớn sự cố đều đến từ việc đấu sai hoặc chọn sai bộ điều tốc.

Chiết áp quạt trần là gì?

Chiết áp là thiết bị điều chỉnh tốc độ quạt bằng cách thay đổi điện áp cấp vào động cơ.

Khi bạn xoay núm:

• Điện áp giảm → quạt quay chậm

• Điện áp tăng → quạt quay nhanh

Cơ chế này hoạt động liên tục, không theo từng nấc cố định.

Trong thực tế, chiết áp thường dùng cho quạt trần AC công suất khoảng 70–90W, với dòng chịu tải phổ biến từ 1.5A – 2.5A.

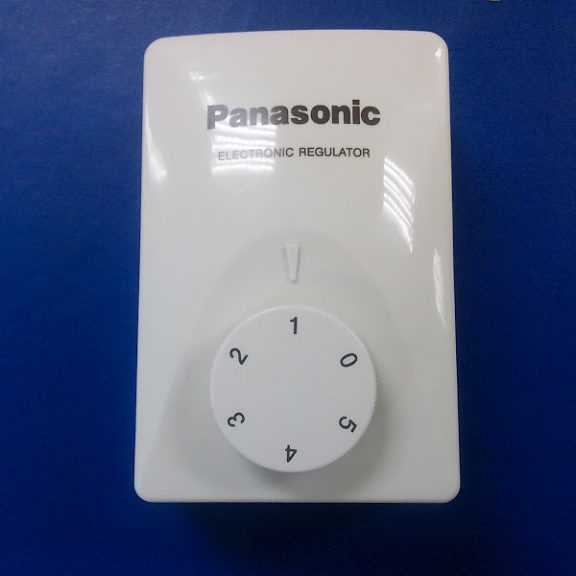

Hộp số quạt trần là gì?

Hộp số (regulator) là dạng điều tốc truyền thống, hoạt động theo các cấp tốc độ cố định (thường 3–5 số).

Bên trong hộp số có:

• Cuộn dây điện trở hoặc mạch chia điện

• Các nấc chuyển mạch

Khi chọn số:

• Mỗi nấc tương ứng một mức điện áp khác nhau

• Tốc độ quạt thay đổi theo từng cấp

Đây là giải pháp ổn định, ít lỗi, được dùng phổ biến trong quạt trần truyền thống.

Cấu tạo mạch điều tốc quạt trần

Dù là chiết áp hay hộp số, hệ thống đều xoay quanh ba thành phần chính:

• Nguồn điện 220V (L – pha, N – trung tính)

• Bộ điều tốc (chiết áp hoặc hộp số)

• Động cơ quạt + tụ điện

Tụ điện trong quạt trần thường có giá trị từ 1.5µF đến 3µF, đóng vai trò tạo lệch pha giúp động cơ khởi động.

Nếu tụ yếu hoặc đấu sai:

• Quạt quay yếu

• Hoặc không khởi động

Nguyên lý đấu chiết áp quạt trần

Chiết áp luôn được đấu trên dây pha (L), không đấu vào dây trung tính.

Dòng điện đi theo thứ tự:

Nguồn L → chiết áp → tụ điện → động cơ
Nguồn N → đi thẳng vào động cơ

Khi xoay chiết áp, điện áp cấp vào động cơ thay đổi liên tục, từ đó điều chỉnh tốc độ.

Điểm cần lưu ý là chiết áp hoạt động theo nguyên lý “giảm áp”, nên:

• Khi giảm tốc, điện năng bị tiêu hao dưới dạng nhiệt

• Hiệu suất thấp hơn so với điều tốc điện tử

Nguyên lý đấu hộp số quạt trần

Hộp số cũng đấu trên dây pha, nhưng thay vì điều chỉnh liên tục, nó chia điện áp theo từng cấp.

Dòng điện đi theo thứ tự:

Nguồn L → hộp số → tụ điện → động cơ
Nguồn N → đi thẳng vào động cơ

Mỗi nấc số tương ứng một cấu hình mạch khác nhau, giúp thay đổi tốc độ.

Ưu điểm của hộp số là:

• Ít sinh nhiệt hơn chiết áp

• Độ bền cao

• Hoạt động ổn định

Sự khác biệt giữa chiết áp và hộp số

Sự khác biệt không chỉ nằm ở cách điều chỉnh mà còn ở trải nghiệm sử dụng.

Chiết áp cho phép điều chỉnh mượt, gần như vô cấp. Tuy nhiên, khi giảm tốc sâu, động cơ dễ bị nóng và giảm tuổi thọ nếu sử dụng lâu dài.

Hộp số thì đơn giản hơn, mỗi cấp tốc độ rõ ràng. Dù không mượt bằng chiết áp, nhưng lại ổn định và phù hợp với đa số nhu cầu.

Trong thực tế:

• Chiết áp phù hợp khi cần tinh chỉnh gió nhẹ

• Hộp số phù hợp cho sử dụng phổ thông lâu dài

Cách đấu chiết áp quạt trần tại nhà

Trước khi đấu, cần đảm bảo đã ngắt nguồn điện hoàn toàn.

Xác định dây:

• Dây pha (thường màu đỏ hoặc nâu)

• Dây trung tính (thường màu xanh)

Tiến hành:

• Nối dây pha từ nguồn vào đầu vào của chiết áp

• Dây ra của chiết áp nối với dây vào tụ điện của quạt

• Dây trung tính nối trực tiếp vào động cơ

Sau khi hoàn tất, kiểm tra lại mối nối, đảm bảo không lỏng hoặc hở điện.

Cách đấu hộp số quạt trần tại nhà

Nguyên lý tương tự nhưng đơn giản hơn.

• Dây pha từ nguồn vào đầu vào hộp số

• Dây ra hộp số nối vào tụ điện và động cơ

• Dây trung tính nối thẳng vào động cơ

Một số hộp số có ký hiệu rõ:

• IN (nguồn vào)

• OUT (ra quạt)

Cần đấu đúng vị trí để tránh chập mạch.

Sai lầm phổ biến khi đấu chiết áp và hộp số

Một trong những lỗi phổ biến nhất là đấu nhầm dây trung tính qua chiết áp. Điều này khiến công tắc vẫn hoạt động nhưng tiềm ẩn nguy cơ mất an toàn.

Ngoài ra, việc chọn chiết áp không đúng công suất cũng dễ gây quá tải. Ví dụ, dùng chiết áp 1A cho quạt 90W sẽ khiến thiết bị nóng và nhanh hỏng.

Một lỗi khác là đấu sai tụ điện, làm quạt không khởi động hoặc quay yếu.

Lưu ý an toàn khi lắp đặt

Điện 220V có thể gây nguy hiểm nếu xử lý sai cách, vì vậy:

• Luôn ngắt nguồn trước khi thao tác

• Sử dụng dây dẫn đúng tiết diện (1.0–1.5mm²)

• Bọc kín các mối nối

• Không để dây hở

Với quạt trần đèn có remote hoặc motor DC, tuyệt đối không dùng chiết áp hoặc hộp số truyền thống vì có thể làm hỏng mạch điều khiển.

Khi nào nên dùng chiết áp, khi nào nên dùng hộp số?

Chiết áp phù hợp với những ai muốn điều chỉnh gió linh hoạt, đặc biệt trong không gian cần gió nhẹ và ổn định.

Hộp số phù hợp với nhu cầu cơ bản, ưu tiên độ bền và sự ổn định lâu dài.

Trong các dòng quạt trần đèn hiện đại, đặc biệt là quạt dùng động cơ DC, cả hai giải pháp này đều được thay thế bằng điều khiển điện tử hoặc remote.

Kết luận

Cách đấu chiết áp và hộp số quạt trần không quá phức tạp nếu hiểu đúng nguyên lý.

Điểm cốt lõi nằm ở:

• Dây pha luôn đi qua bộ điều tốc

• Dây trung tính đi thẳng vào động cơ

• Tụ điện là yếu tố bắt buộc để động cơ hoạt động

Việc lựa chọn đúng và đấu đúng không chỉ giúp quạt vận hành ổn định mà còn kéo dài tuổi thọ thiết bị.

Một hệ quạt trần tốt không chỉ đến từ động cơ hay thiết kế, mà còn từ cách bạn kết nối và kiểm soát nó ngay từ đầu.
